產品詳情

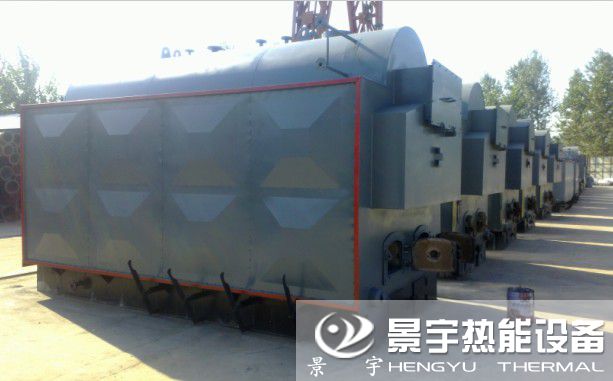

CDZH臥式燃煤熱水鍋爐是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置一束螺紋煙管。爐膛左右二側裝有光管水冷墻。

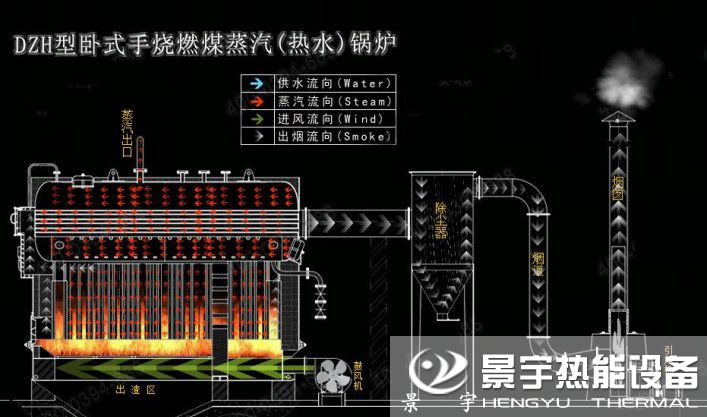

采用輕型活動爐排采用人工加料，配有鼓風機、引風機進行機械通風。該燃煤鍋爐前后拱采用新型的節能技術爐拱。燃料從料斗落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱，再由前煙箱折回鍋內管束，通過后煙箱進入省煤器，然后由引風機抽引通過煙道至煙囪排向大氣。

CDZH臥式燃煤熱水鍋爐是指燃料以煤燃料的鍋爐，主要用于加熱熱水。燃煤熱水鍋爐包括爐殼、爐膛、煙火道、水夾層，爐膛位于爐殼內下部，煙火道下端與爐膛上端連接，水夾層位于爐殼內側并介于爐殼與爐膛及煙火道之間；在所述爐殼上下部分別有出水口和回水口，在對應爐膛中部的爐殼一側有爐口，在爐殼頂部有排煙口，所述的煙火道有多個并豎向間隔布置，在每一煙火道間為水夾層，所述的水夾層的內側均復合一層搪瓷層。燃煤熱水鍋爐的設計、制造嚴格按照《小型和常壓熱水鍋爐安全監察規定》和JB/T7985-2002《小型鍋爐和常壓熱水鍋爐技術條件》、《鍋殼鍋爐本體制造技術條件》的要求嚴格執行。

產品性能

1、鍋爐按照常壓設計，爐體頂部設有通大氣口，鍋爐無壓力運行，燃燒運行安全可靠。常壓熱水鍋爐可以安裝在任何使用的地方，并且不受層次繁多的逐年監檢的程序限制，因而近幾年得到了迅速的發展。

2、立式燃煤常壓熱水鍋爐，主要由鍋殼封頭、爐膽、爐膽頂、下封圈、沖天管及橫水管組成，燃燒室布置在爐膽內，燃料在固定爐排上燃燒，自然通風，煙氣在爐膽內橫向沖刷橫水管，經沖天管、煙囪排入大氣。

3、 CDZH臥式燃煤熱水鍋爐，爐膛采用水冷彎管結構，四周是爐膽，受熱面積大，熱效率高，節能降耗；外殼采用橢圓型封頭，爐排采用鑄鐵圓形爐排，經久耐用，使用壽命長。

4、臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式，爐膛左右兩側裝有水墻管，并形成翼形煙道，鍋筒內布置螺紋煙管，采用漏煤極少的活動爐排，結構合理，熱效率高，大大節約能耗。

5、CDZH臥式燃煤常壓熱水鍋爐，采用單鍋筒縱向布置的三回程水火管式結構，爐膛兩側密布光管水冷壁管，設計結構合理緊湊；受熱面積大，煙氣流程長，傳熱效果好，排煙溫度低，所以熱效率高，運行成本低，使用更經濟。

6、CDZH臥式燃煤鍋爐，燃料在爐排上燃燒后，火焰經過矮墻到燃燼室，從燃燼室經兩側翼形煙道到前煙箱，再由煙管管束到后煙室，然后由引風機抽引通過煙囪排入大氣，不僅可防止鍋殼底部受爐膛高溫輻射，而且可使高溫管板入口煙溫下降，加之輔以回水引射，鍋筒底部無死水區，還可以有效防止管板因過冷、沸騰而結垢及爐底凸包，煙氣轉向煙室可起除塵作用，也降低了原始排塵濃度。

7、CDZH燃煤常壓熱水鍋爐，受熱面積的管子全部是直管，并且有足夠的清污手孔裝置，便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐，上部配有足夠大的人孔，人員可以從人孔進入爐體內部，大大方便了檢查和維修鍋爐。

8、鍋爐本體布置緊湊，占地面積小，運輸方便，采用快裝出廠，安裝周期短，安裝費用低，用戶投入資金少，回收效益快。

9、燃煤熱水鍋爐廣泛適用于工廠、賓館、醫院、辦公樓、學校、洗浴中心、浴池等企事業單位，滿足使用單位的洗浴、生活熱水及取暖要求。

CDZH臥式燃煤熱水鍋爐參數

項目型號	額定熱功率 Kcal/h MW		取暖面積m2	供/回水溫度℃	熱效率%	額定壓力Mpa	整機重量Kg	耗煤量kg/h	外形尺寸直徑mm×高mm
CDZH0.7-90/70-AII	60	0.7	6000	95/70	82	0	9500	154	2600×1700×2450
CDZH1.4-90/70-AII	120	1.4	12000				11200	308	3400×2200×2600
CDZH2.1-90/70-AII	180	1.4	18000				15500	463	3600×2400×2900
CDZH2.8-90/70-AII	240	1.8	24000				16500	617	4300×2500×3100
CDZL0.7-90/70-AII	60	2.1	6000				12500	154	4000×1700×2600
CDZL1.4-90/70-AII	120	1.4	12000				17800	308	5000×2200×2800
CDZL2.8-90/70-AII	240	2.8	24000				27800	617	6000×2500×3400
CDZL4.2-90/70-AII	360	4.2	36000				32000	926	7200×2600×3800
